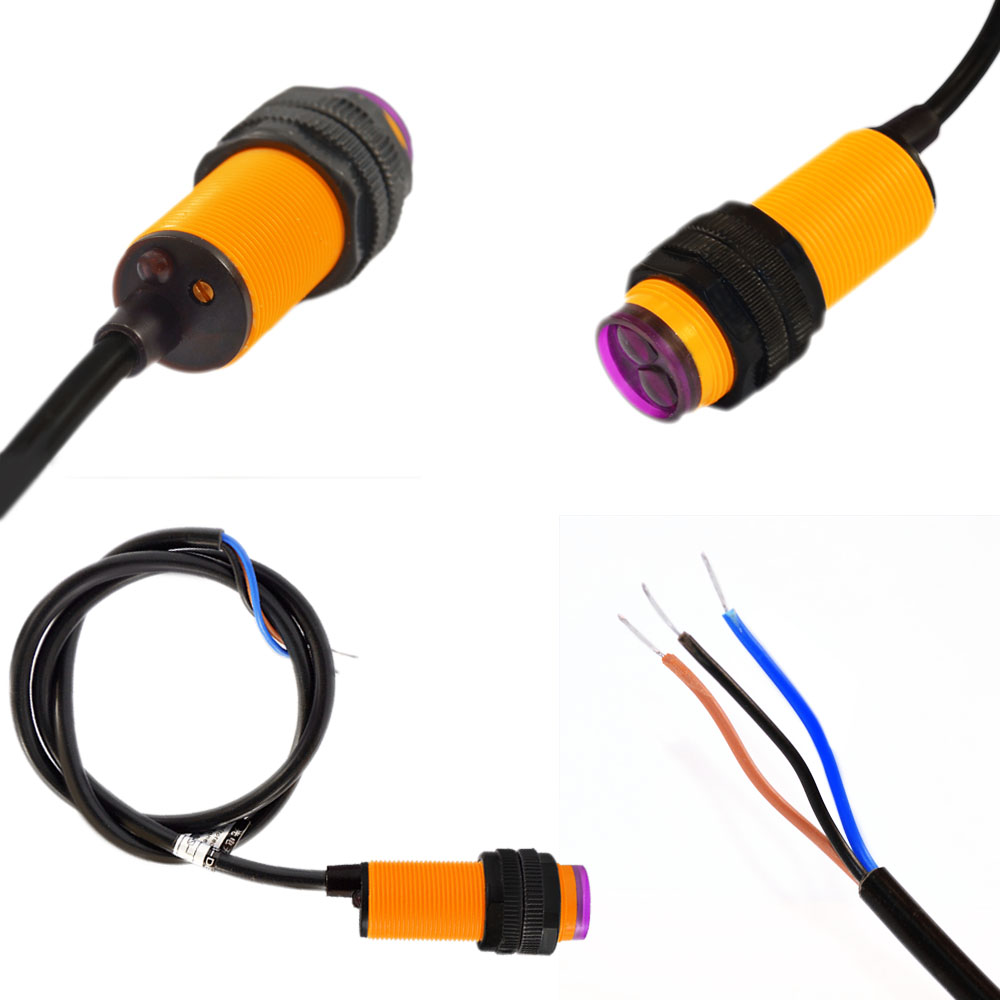

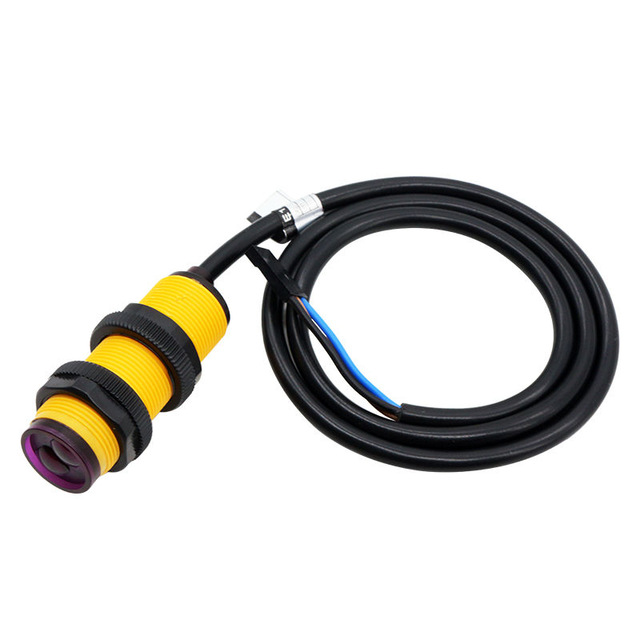

E18-D80NK Infrared Reflectance Sensor Switch for Arduino

E18-D80NK Infrared Reflectance Sensor Photoelectric Sensor เป็น เซ็นเซอร์สวิตช์ อินฟราเรด มีระยะการทำงานที่ 3 - 80 ซม. สามารถปรับระยะทางได้จากตัวต้านทานปรับค่าได้ ใช้ไฟ 5 โวลต์ ทำงานแบบแสงอินฟราเรดจึงไม่ถูกรบกวนได้ง่าย สะดวกในการนำไปประกอบวงจร สามารถนำไปประยุกต์ใช้กับงานหุ่นยนต์หลบสิ่งกีดขวาง และงาน automation อื่นๆ เมื่อมีวัตถุผ่านเซนเซอร์จะให้ค่าออกมาเป็น 1 และเมื่อไม่มีวัตถุมาบังส่งค่าออกเป็น 0

E18-D80NK Infrared Reflectance Sensor for Arduino

• Working voltage range: 5 VDC
• Working current: 10-15mA
• Drive current: 100mA
• Detection Distance: 3-80 cm
• Size: 17x45 mm.
• Wire connection:
  • (Red= VCC 5V), (Green= GND), (Yellow = Output) หรือ
  • (ฺBrown = VCC 5V), (Blue= GND), (Black = Output)
• Should connect 10Kohm pull-up resistor with 5V at the output pin.

การต่อวงจร หมุนทวนเข็มไฟดับ
