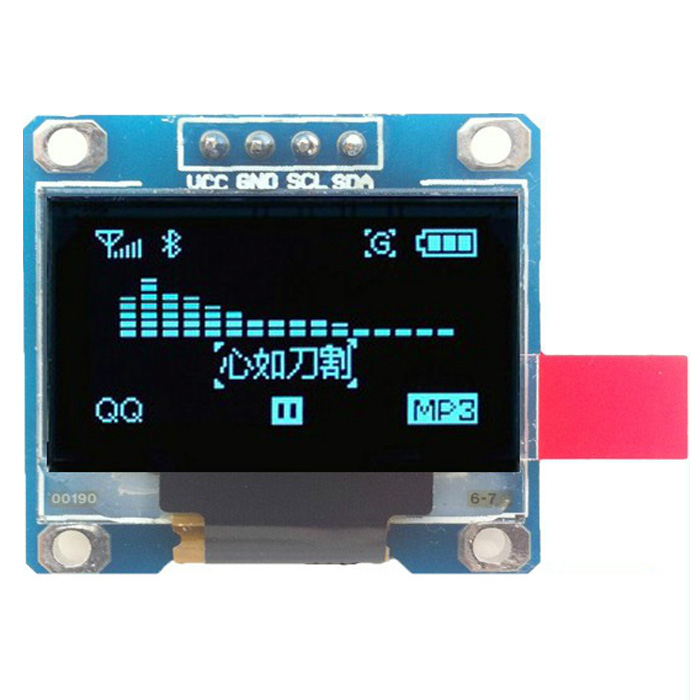

จอแสดงผล OLED สีน้ำเงิน OLED LCD LED Display Module 128X64 0.96" Blue Color For Arduino

จอแสดงผล OLED สีน้ำเงิน OLED LCD LED Display Module 128X64 0.96" Blue Color For Arduino

จอแสดงผลแบบ OLED LCD สำหรับ Arduino หน้าจอ 128x64 ขนาด 0.96" เชื่อมต่อแบบ IIC สีน้ำเงิน ใช้ไฟได้ทั้ง 3.3V หรือ 5V ให้จอสว่างแสดงผลมองเห็นได้อย่างชัดเจน และประหยัดไฟ สามารถวาดภาพกราฟฟิกส์เป็นรูปต่าง ๆ หรือทำเป็นเมนูตามแบบที่ต้องการได้

OLED (Organic Light Emitting Diodes) คือจอภาพที่มีลักษณะคล้ายแผ่นฟิล์ม ซึ่งมีส่วนประกอบเป็นสารอินทรีย์ที่สามารถเปล่งแสงเองได้เมื่อได้รับพลังงาน ไฟฟ้า เรียกว่ากระบวนการอิเล็คโทรลูมิเนเซนส์ (Electroluminescence) โดยที่ไม่ต้องพึ่งพาแสง Backlight และจะไม่มีการเปล่งแสดงในบริเวณที่เป็นภาพสีดำ ส่งผลให้สีดำนั้นดำสนิท อีกทั้งยังช่วยพลังงานอีกด้วย

• Needn't backlight, the display unit can self-luminous
• High resolution: 128 * 64
• Viewing angle:> 160 °
• Supports many control chip: Fully compatible with Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC, etc.
• Ultra-low power consumption: full screen lit 0.08W
• Voltage: 3V ~ 5V DC
• Working Temperature: -30 ? ~ 70 ?
• Module Size: 27.0MM * 27.0MM * 4.1MM
• I2C/IIC Interface, need 2 IO only.
• Driver IC: SSD1306
• white color
• I2C address 0x3C

*

การต่อใช้งาน

Vcc - > 3.3 / 5 V
Gnd -> Gnd
SCL -> A5
SDA -> A4

*/

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);
void setup() {
display.begin(SSD1306_SWITCHCAPVCC, 0x3c); //initialize I2C addr 0x3c
display.clearDisplay(); // clears the screen and buffer
display.drawPixel(127, 63, WHITE);


display.drawLine(0, 63, 127, 21, WHITE);
display.drawCircle(110, 50, 12, WHITE);
display.fillCircle(45, 50, 8, WHITE);
display.drawTriangle(70, 60, 90, 60, 80, 46, WHITE);
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0,0);
display.println("Welcome ");
display.setTextSize(2);
display.println("ArduinoandRobot");
display.setTextColor(BLACK, WHITE);
display.setTextSize(1);
display.println("chaiyaphumshop.lnwshop.com");
display.setTextColor(WHITE, BLACK);
display.display();
}

void loop() {
}
