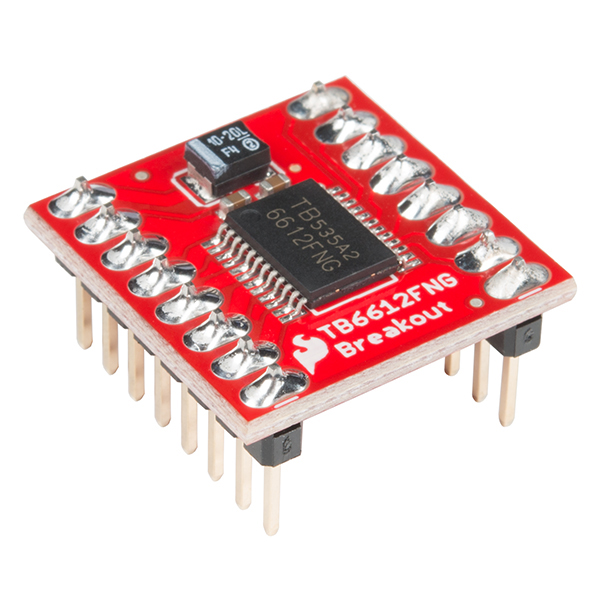

TB6612FNG Motor Driver High Performance Module บอร์ดขับมอเตอร์ 2 ช่อง

รายละเอียด:

The TB6612FNGมอเตอร์ขับสามารถควบคุมได้ถึงสองDCมอเตอร์ที่คงที่ในปัจจุบันของ1.2A (3.2Aสูงสุด).สองอินพุตสัญญาณ(IN1และIN2)สามารถนำมาใช้เพื่อควบคุมมอเตอร์ในหนึ่งสี่ฟังก์ชั่นโหมด-CW,ทวนเข็มนาฬิกา,สั้น-เบรกและหยุดสองมอเตอร์เอาท์พุท(AและB)สามารถควบคุมแยกต่างหาก,ความเร็วของแต่ละมอเตอร์จะถูกควบคุมผ่านPWMสัญญาณอินพุตกับความถี่ได้ถึง100กิโลเฮิร์ตซ์. Theเตรียมขาควรจะดึงสูงที่จะใช้มอเตอร์ออกจากโหมดสแตนด์บาย

อุปทานแรงดันไฟฟ้าตรรกะ(VCC)สามารถในช่วง2.7-5.5VDC,ในขณะที่อุปทานมอเตอร์(VM)จะถูกจำกัดaแรงดันไฟฟ้าสูงสุด15VDC.การส่งออกในปัจจุบันจะถูกจัดอันดับถึง1.2Aต่อช่องสัญญาณ(หรือได้ถึง3.2Aสำหรับสั้น,ชีพจรเดียว)

คณะกรรมการมาพร้อมกับส่วนประกอบทั้งหมดติดตั้งตามที่แสดง. Decouplingตัวเก็บประจุที่จะถูกรวมทั้งเส้นอุปทาน. pinsทั้งหมดของTB6612FNGจะหักออกสอง0.1 "สนามส่วนหัว;หมุดจะจัดเช่นที่อินพุตหมุดด้านหนึ่งและเอาท์พุทหมุดในที่อื่นๆ

คุณสมบัติ:

• แรงดันไฟฟ้า: VM = 15โวลต์สูงสุด, VCC = 2.7-5.5
• กระแสไฟขาออก: Iout = 1.2A (โดยเฉลี่ย)/3.2A (ยอด)
• ควบคุมสแตนด์บายเพื่อประหยัดพลังงาน
• CW/ทวนเข็มนาฬิกา/สั้นเบรค/stopมอเตอร์ควบคุมโหมด
• built-inความร้อนปิดวงจรและแรงดันไฟฟ้าต่ำการตรวจสอบวงจร
• pinsทั้งหมดของTB6612FNGหักออกไป0.1 "ระยะห่างขา
• กรองตัวเก็บประจุทั้งเส้นอุปทาน
