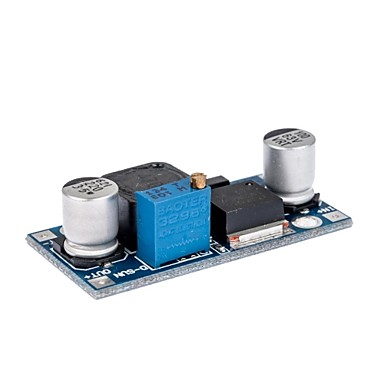

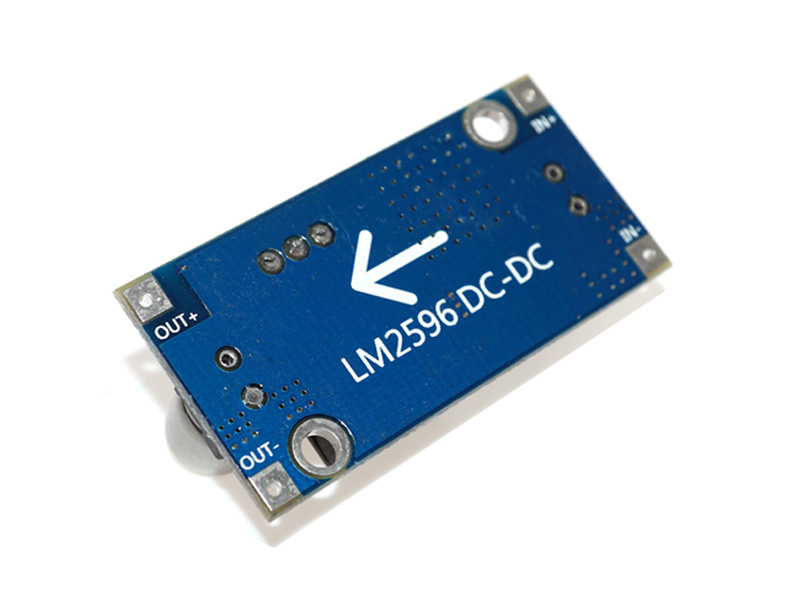

โมดูลเรกูเลเตอร์ DC-to-DC 3.2-40V เป็น 1.25-35V Step Down LM2596 Module (3A)

LM2596S DC , LM2596S LM2596 4-35V input voltage DC-DC step down adjustable power supply module

โมดูลเรกูเลเตอร์สเตปดาวน์ อินพุต 4-35 โวลต์ เอาต์พุต 1.25-30 โวลต์ กระแส 3 แอมป์

วิธีใชงาน LM2596

โมดูลออกแบบมาให้ปรับค่าโวลต์ได้แบบละเอียด ดังนั้นหมุนที่ตัวต้านทานปรับค่าได้บนบอร์ดหลาย ๆ รอบ ดังนี้

• หมุนทวนเข็มนาฬิกา : ปรับไฟลง
• หมุนตามเข็มนาฬิกา : ปรับไฟขึ้น

LM2596S DC , LM2596S LM2596 4-35V input voltage DC-DC step down adjustable power supply module

• Module properties: non-isolated step-down ( BUCK)
• Rectification: the synchronous rectifier
• Input voltage: 4V-35V
• Output voltage: 1.25-30V
• Output current: 3A (max)
• Conversion efficiency: 92% (highest)
• Output ripple: 30mV
• Load regulation: ± 0.5%
• Voltage Regulation: ± 2.5%
